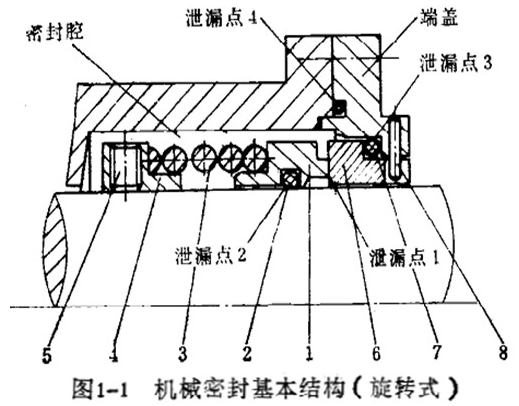

關于洪洞機械密封的密封點，也叫泄漏點，可以看下圖：

1、補償環 2、補償環輔助密封圈 3、彈簧 4、彈簧座 5、緊固螺釘 6、非補償環 7、非補償環輔助密封圈 8、防轉銷

密封點1—摩擦端面泄漏點，依靠彈力和介質壓力保持貼和(動密封點,兩個摩擦副之間有相對轉動);

密封點2—非補償環密封圈，靜密封點，密封圈與相配合件之間相對靜止;

密封點3—壓蓋與腔體間的密封圈，靜密封點，密封圈與相配合件之間相對靜止;

密封點4—補償環密封圈，靜密封點，密封圈與軸或軸套之間有微動。

一般來說，軸套外伸的軸間、密封端蓋與泵體間的泄漏比較容易發現和解決，但需細致觀察，特別是當洪洞機械密封的工作介質為液化氣體或高壓、有毒有害氣體時，相對困難些。其余的泄漏直觀上很難辯別和判斷，須在長期管理、維修實踐的基礎上，對洪洞機械密封的泄漏癥狀進行觀察、分析，才能得出正確結論，并找出相應的解決方法。
